Tworzenie i wdrażanie instalacji sprężonego powietrza oraz gazów technicznych to szerokie i przy tym złożone przedsięwzięcie, wymagające precyzyjnego planowania i wzięcia pod uwagę licznych czynników kluczowych już na wstępnym etapie projektowym. Niezwykle istotne jest dostosowanie całego układu do charakteru działalności danego Klienta, dobór właściwych elementów, materiałów i technologii mocowania oraz zachowanie pełnej zgodności z obowiązującymi normami technicznymi i wymogami bezpieczeństwa. Równie ważną rolę odgrywa efektywność energetyczna, minimalizowanie strat ciśnienia w sieci oraz możliwość późniejszego rozbudowania systemu, konfiguracji i modernizacji instalacji.
Bez względu na etap prac, czy od wnikliwej analizy potrzeb, poprzez profesjonalne zaprojektowanie instalacji, aż po jej kompleksowy montaż – wymaga się starannego podejścia i przygotowania pełnej dokumentacji w każdym obszarze. Kluczowe okazuje się też odpowiednie zabezpieczenie przejść rur przez przegrody budowlane, należyte oznakowanie elementów instalacji oraz przeszkolenie personelu w zakresie prawidłowej eksploatacji systemu.
W celu zagwarantowania maksymalnej niezawodności i bezpieczeństwa działania, warto zlecić to zadanie doświadczonym ekspertom technicznym, którzy zapewnią pełne wsparcie elastycznie dopasowane do oczekiwań inwestorów. Zapraszamy do zapoznania się z wpisem, w którym pokazujemy, jak realizowane są zadania w Pneumat.!
Jeden z Klientów Pneumat System zrealizował inwestycję polegającą na wybudowaniu w pełni nowoczesnego i kompleksowego magazynu przemysłowego, w której miały znaleźć się instalacje pneumatyczne (więcej o instalacjach pneumatycznych znajdziesz na https://www.pneumat.com.pl/instalacje_pneumatyczne) oraz gazów technicznych. Do zadań załogi Pneumat. należało:
- Prace budowlane w obrębie magazynu, obejmujące m.in.:
- Kompleksowe wdrożenie instalacji sprężonego powietrza – od montażu po przygotowanie do uruchomienia urządzeń dostarczonych przez najemcę (sprężarki, filtry, separatory, kolektory gazowe, stacje redukcyjne).
- Pełne wykonanie układu gazów technicznych.

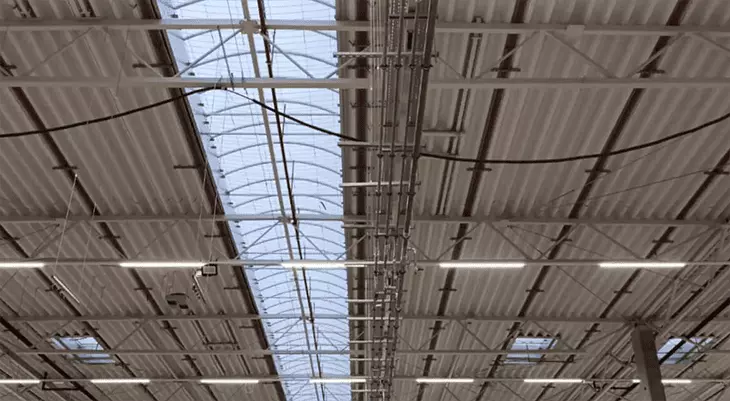

- Montaż specjalistycznego systemu zawieszeń, z uwzględnieniem rezerwy na trzy kolejne instalacje planowane w przyszłości.
- Zabezpieczenie przejść instalacyjnych przez przegrody pożarowe, zgodne z wytycznymi nadzoru wykonawczego. W ramach tego etapu przygotowano również pełną dokumentację potwierdzającą prawidłowe wykonanie prac przeciwpożarowych, obejmującą protokół odbioru, szczegółową listę zabezpieczonych przejść, mapę z ich dokładną lokalizacją oraz dokumentację fotograficzną.
Dzięki naszemu kompleksowemu podejściu nowoczesna hala magazynowa została wyposażona w wydajną i bezpieczną infrastrukturę sprężonego powietrza oraz gazów technicznych, zgodną z obowiązującymi normami i gotową na przyszłą rozbudowę.
Realizacja inwestycji

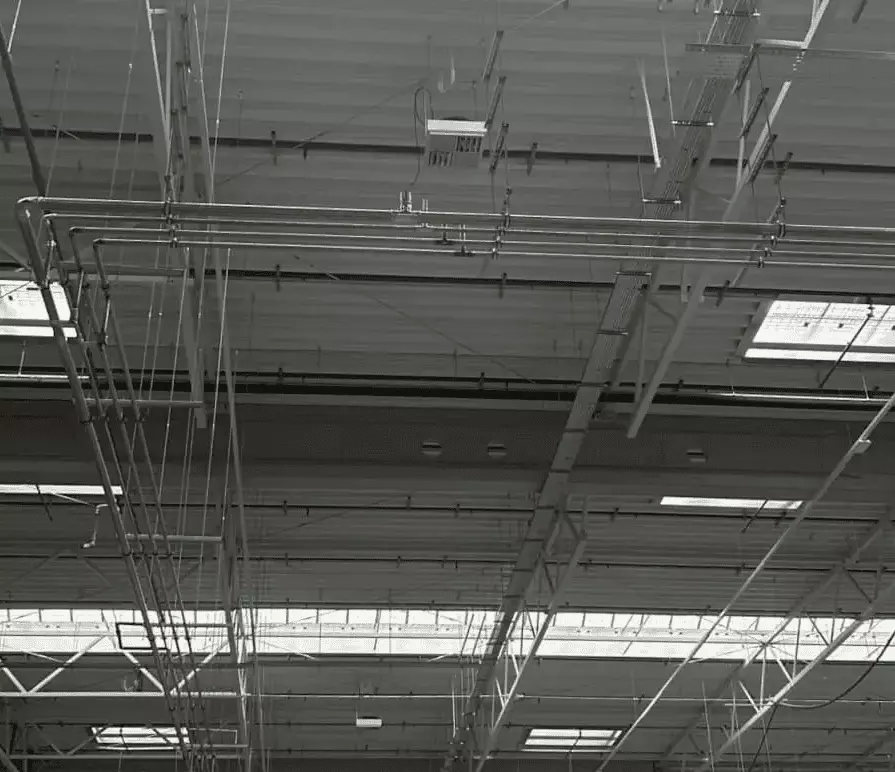

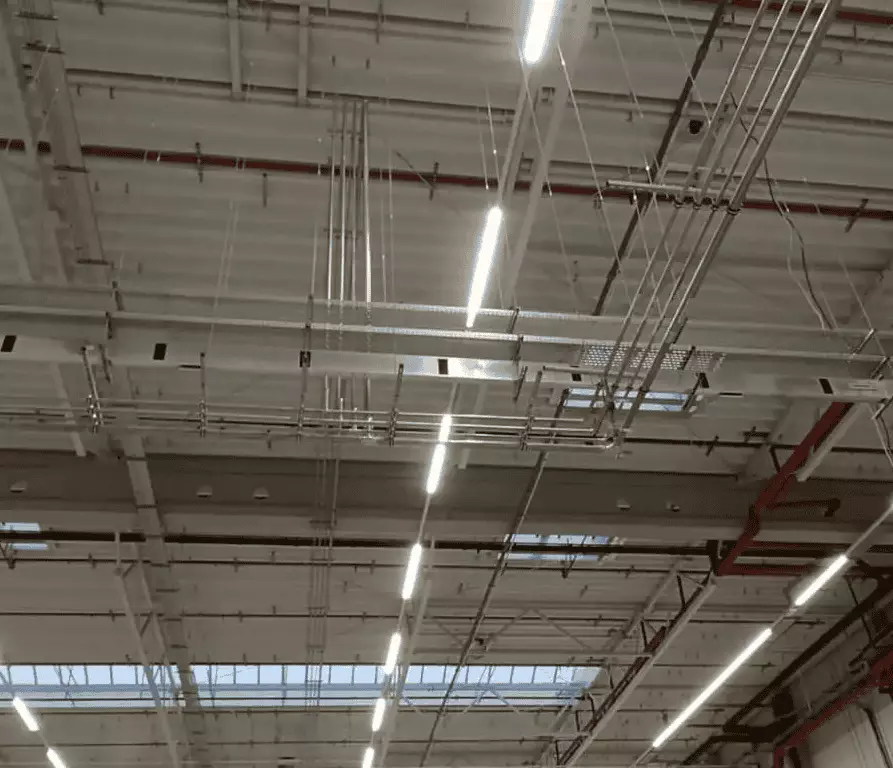

W odpowiedzi na wytyczne Klienta zrealizowaliśmy kompletną instalację sprężonego powietrza, obejmującą montaż oraz przygotowanie do uruchomienia sprężarek, filtrów, separatora, kolektorów gazowych i stacji redukcyjnych. Do wykonania sieci zastosowaliśmy system zaciskowy Effebi-Press z dwustronnie ocynkowanej stali, co gwarantuje dużą wytrzymałość oraz odpowiedni poziom bezpieczeństwa.
fi 54×1,5, liczy około 410 metrów bieżących, natomiast zejścia o średnicy fi 22×1,5 zapewniają odpowiedni przepływ w punktach odbioru. W sumie przygotowaliśmy 45 odejść służących podłączeniu stanowisk roboczych, na każdym końcu znajduje się zawór kulowy, ułatwiający szybki i bezpieczny dostęp do sprężonego powietrza.

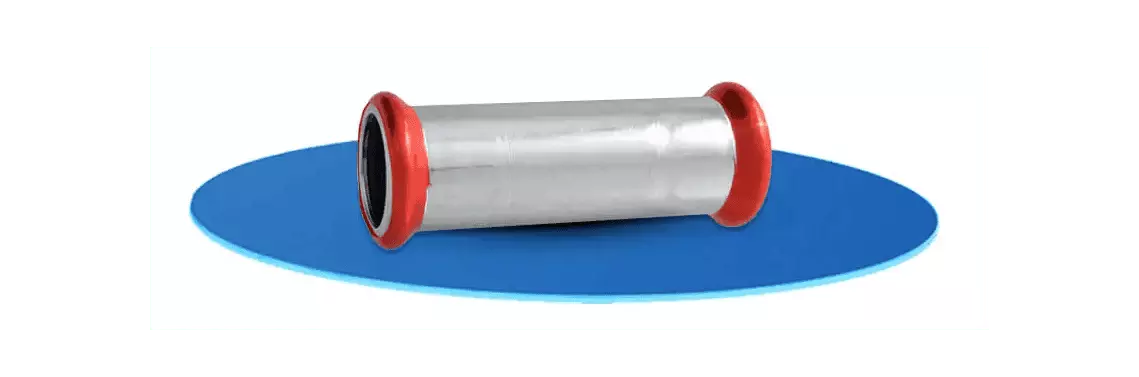

Właściwości systemu Effebi-Press
System zaciskowy Effebi-Press, bazujący na obustronnie ocynkowanej stali węglowej, wyróżnia się:
- Łatwą i szybką instalacją – dzięki przemyślanej konstrukcji i nowoczesnym rozwiązaniom montażowym.
- Odpornością na korozję – zastosowane materiały i powłoki zabezpieczające zapewniają długą żywotność.
- Wytrzymałymi uszczelnieniami – podwójny system zabezpieczenia przed wyciekami, łączący O-ring „LBP” (Leak Before Press) i znacznik wycieku, gwarantuje niezawodność.
- Estetycznym wykończeniem – idealnym do widocznych odcinków instalacji.
- 10-letnią gwarancją – potwierdzeniem wysokiej jakości i trwałości.
Instalacje gazów technicznych
W zakresie nisko- i wysokociśnieniowych instalacji gazów technicznych, obejmujących:
- NH5* o ciśnieniu równym 5 bar
- NH5* o ciśnieniu równym 40 bar
zastosowaliśmy stal nierdzewną spawaną, co dodatkowo podnosi odporność układu na czynniki zewnętrzne oraz zapewnia bezpieczne i stabilne parametry pracy.
Uwaga: NH5 to dwuskładnikowa mieszanina zawierająca 95% azotu i 5% wodoru.
Priorytetowe znaczenie miała dla nas kwestia bezpieczeństwa. Aby zapewnić odpowiednią ochronę przeciwpożarową, wykonaliśmy solidne zabezpieczenie przejść instalacyjnych przez przegrody pożarowe, zgodnie z wymaganiami Nadzoru Wykonawcy.
Po zakończeniu podstawowego montażu, zrealizowaliśmy szereg działań weryfikujących prawidłowość i niezawodność całego systemu, w tym:
- dokładne oczyszczenie instalacji pneumatycznej poprzez przedmuchanie sprężonym powietrzem
- testy ciśnieniowe i odbiory techniczne, potwierdzające szczelność i bezpieczeństwo instalacji zaciskowej
- staranną identyfikację i oznakowanie sieci oraz urządzeń
- dostarczenie instruktażu użycia oraz przeszkolenia personelu
- opracowanie kompletnej dokumentacji powykonawczej, obejmującej szczegółowy opis zrealizowanych prac
Realizacja projektu dla nowo wznoszonej hali magazynowej wymagała pełnego zintegrowania instalacji z powstającą infrastrukturą. W odróżnieniu od modernizacji już istniejących rozwiązań, w tym przypadku tworzyliśmy system całkowicie od podstaw, co pozwoliło na precyzyjne dostosowanie go do wymagań inwestora. Dzięki naszemu bogatemu doświadczeniu oraz kompleksowemu podejściu, przygotowaliśmy nowoczesny, w pełni bezpieczny i funkcjonalny układ sprężonego powietrza oraz gazów technicznych, który uwzględnia planowaną w przyszłości rozbudowę.
- Kompleksowe doradztwo techniczne na każdym etapie inwestycji
- Wysoka efektywność działania
- Bezpieczne warunki eksploatacji
- Oszczędne gospodarowanie sprężonym powietrzem
Precyzyjny dobór optymalnych rozwiązań
Jeżeli poszukujesz doświadczonego wykonawcy specjalizującego się w instalacjach sprężonego powietrza oraz gazów technicznych, zapraszamy do kontaktu z expertami Pneumat.! Z przyjemnością udzielimy szczegółowych informacji oraz przedstawimy propozycje rozwiązań, ściśle dopasowanych do specyfiki Twojego zakładu.
